Op-Flo 冷却器

利用向上移动的环境气流冷却加工产品。

联系销售人员

下载宣传册

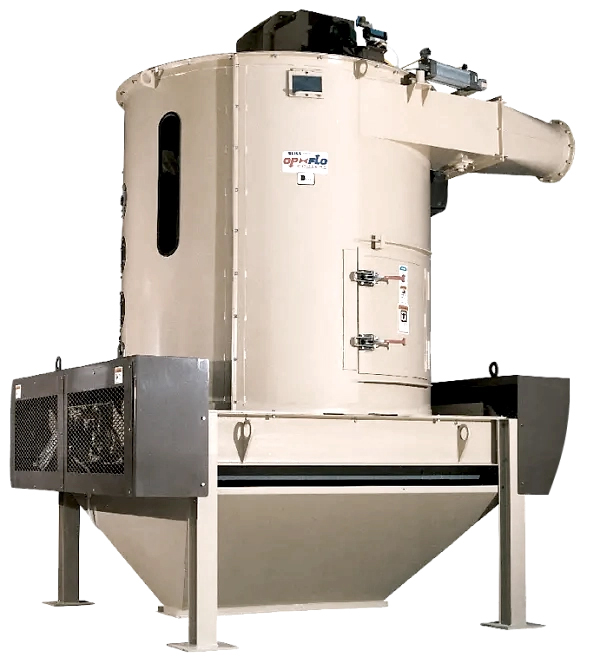

CPM Op-Flo 冷却器采用圆形设计，可使产品均匀分布并最大程度地提高冷却均匀性。它们利用向上移动的环境气流，在产品从顶部进入时对其进行冷却。这种渐进式热传递可提高产品质量，同时减少应力和细屑。Op-Flo 冷却器的效率可降低运营和安装成本。

主要特征

每小时可提供 1-105 英吨 (TPH) 的产能
圆形设计，确保产品分布均匀
旋转阀进料系统和产品调平器
重型固定网格地板
百叶窗排放系统，实现彻底清洁

规格和尺寸

冷却器型号	賓迪亚。	预计重量（磅）	总高度	腿高	腿部中心到中心	腿部中心到中心	料斗出口	料斗出口	排气高度	排气宽度	排气控制中心高温。	计划长度	计划长度	保护长度
5-34-4	43-1/2英寸	1,500	117-1/16”	59”	53”	45 英寸	11 英寸	24 英寸	5”	13-1/2英寸	110-7/8”	37-1/4英寸	34-11/16”	57 英寸
5-43-5	43-1/2英寸	1,600	128-13/16”	59”	53”	45 英寸	11 英寸	24 英寸	6 英寸	13-1/2英寸	122-1/8英寸	37-1/4英寸	34-11/16”	57 英寸
5-52-6	43-1/2英寸	1,700	139-11/16”	59”	53”	45 英寸	11 英寸	24 英寸	6 英寸	16-1/2英寸	134”	37-1/4英寸	35-5/8”	57 英寸
6-49-4	52 英寸	2,000	122-9/16”	63-3/8”	61-1/2英寸	53-1/2英寸	11 英寸	32 英寸	6 英寸	16-1/2英寸	122-9/16”	41-1/2英寸	38-3/4英寸	65-1/2英寸
6-61-5	52 英寸	2,100	134-13/16”	63-3/8”	61-1/2英寸	53-1/2英寸	11 英寸	32 英寸	7 英寸	17 英寸	134-13/16”	41-1/2英寸	38-15/16”	65-1/2英寸
6-74-6	52 英寸	2,200	146-15/16”	63-3/8”	61-1/2英寸	53-1/2英寸	11 英寸	32 英寸	7 英寸	20 英寸	139-3/4”	41-1/2英寸	39-13/16”	65-1/2英寸
7-67-4	60-1/2英寸	2,600	128-1/16”	67-5/8”	70”	62 英寸	11 英寸	40 英寸	7 英寸	20 英寸	128-1/16”	45-3/4英寸	46-1/16英寸	74”
7-83-5	60-1/2英寸	2,800	140-9/16”	67-5/8”	70”	62 英寸	11 英寸	40 英寸	7 英寸	22	130-3/8”	45-3/4英寸	43-11/16”	74”
7-100-6	60-1/2英寸	3,000	153-5/16”	67-5/8”	70”	62 英寸	11 英寸	40 英寸	8 英寸	24 英寸	145-5/8”	45-3/4英寸	44-3/16”	74”
8-87-4	69”	3,500	133-9/16”	71-7/8”	78-1/2英寸	70-1/2英寸	11 英寸	50 英寸	8 英寸	21 英寸	126”	50 英寸	46-5/16”	82-1/2英寸
8-108-5	69”	3,700	146-1/16”	71-7/8”	78-1/2英寸	70-1/2英寸	11 英寸	50 英寸	8 英寸	26 英寸	138-3/8”	50 英寸	47-15/16”	82-1/2英寸
8-130-6	69”	3,900	159-3/16”	71-7/8”	78-1/2英寸	70-1/2英寸	11 英寸	50 英寸	8 英寸	31”	151-1/2英寸	50 英寸	48-7/8”	82-1/2英寸
9-109-4	77-1/2英寸	4,400	138-13/16”	75 英寸	87”	79”	12 英寸	58 英寸	8 英寸	26 英寸	131-1/4英寸	54-1/4英寸	51-1/8英寸	91”
9-136-5	77-1/2英寸	4,600	152-1/16”	75 英寸	87”	79”	12 英寸	58 英寸	8 英寸	31”	144-1/2英寸	54-1/4英寸	52-1/2英寸	91”
9-164-6	77-1/2英寸	4,800	165-5/16”	75 英寸	87”	79”	12 英寸	58 英寸	9 英寸	35 英寸	157-1/4英寸	54-1/4英寸	53-1/8英寸	91”
10-134-4	86”	5,500	144-9/16”	79-1/2英寸	97-1/2”	85-1/2英寸	12 英寸	66”	9 英寸	29”	136-3/8”	58-1/2英寸	55-3/16”	101-1/2”
10-168-5	86”	5,700	158-1/16”	79-1/2英寸	97-1/2”	85-1/2英寸	12 英寸	66”	9 英寸	36 英寸	149-7/8”	58-1/2英寸	56-15/16”	101-1/2”
10-202-6	86”	5,900	170-5/8”	79-1/2英寸	97-1/2”	85-1/2英寸	12 英寸	66”	10 英寸	36 英寸	162”	58-1/2英寸	56-15/16”	101-1/2”
11-162-4	94-1/2英寸	6,900	150-3/16”	84”	106”	94”	12 英寸	74”	9 英寸	34”	142”	62-3/4”	59-7/8”	112”
11-203-5	94-1/2英寸	7,200	164-3/16”	84”	106”	94”	12 英寸	74”	10 英寸	39”	155-1/2”	62-3/4”	61-1/16”	112”
11-244-6	94-1/2英寸	7,500	178-1/16”	84”	106”	94”	12 英寸	74”	12 英寸	39”	168-3/8”	62-3/4”	61-1/16”	112”
12-193-4	103”	8,500	154-3/8”	87”	114-1/2英寸	102-1/2英寸	14 英寸	82”	10 英寸	37 英寸	145-7/8”	67”	63-15/16”	120-1/2英寸
12-241-5	103”	8,800	168-11/16”	87”	114-1/2英寸	102-1/2英寸	14 英寸	82”	12 英寸	39”	159-1/4英寸	67”	64-1/2英寸	120-1/2英寸
12-289-6	103”	9,100	182-3/4”	87”	114-1/2英寸	102-1/2英寸	14 英寸	82”	12 英寸	45 英寸	173-1/4英寸	67”	65-5/8”	120-1/2英寸
13-226-4	111-1/2”	9,600	159-1/2英寸	91”	123”	111”	14 英寸	90”	12 英寸	38 英寸	150”	71-1/4英寸	67-3/8”	129”
13-283-5	111-1/2”	10,100	174-1/4英寸	91”	123”	111”	14 英寸	90”	13 英寸	42 英寸	164-1/8英寸	71-1/4英寸	68-9/16”	129”
13-339-6	111-1/2”	10,600	188-3/4”	91”	123”	111”	14 英寸	90”	13 英寸	50 英寸	178-5/8”	71-1/4英寸	69-15/16”	129”
14-262-4	120”	11,600	164-13/16”	95”	131-1/2英寸	119-1/2英寸	14 英寸	100”	12 英寸	48”	155-3/8”	75-1/2英寸	73-5/16”	137-1/2英寸
14-327-5	120”	12,100	179-3/4”	95”	131-1/2英寸	119-1/2英寸	14 英寸	100”	13 英寸	48”	169-3/4”	75-1/2英寸	73-5/16”	137-1/2英寸
14-393-6	120”	12,600	194-1/2英寸	95”	131-1/2英寸	119-1/2英寸	14 英寸	100”	14 英寸	50 英寸	184-1/8英寸	75-1/2英寸	73-11/16”	137-1/2英寸
15-300-4	128-1/2英寸	13,600	169-3/16”	98”	140”	128”	16 英寸	110”	13 英寸	42 英寸	159”	79-3/4”	78-13/16”	146”
15-375-5	128-1/2英寸	14,100	184-7/16”	99”	140”	128”	16 英寸	110”	14 英寸	50 英寸	173-1/4英寸	79-3/4”	81-3/16”	146”
15-450-6	128-1/2英寸	14,600	199-9/16”	99”	140”	128”	16 英寸	110”	15 英寸	56 英寸	188-3/8”	79-3/4”	82-1/4英寸	146”
16-341-4	137”	16,100	175-9/16”	103”	148-1/2英寸	136-1/2英寸	16 英寸	120”	14 英寸	46 英寸	165”	84”	83-1/4英寸	154-1/2英寸
16-427-5	137”	16,600	190-15/16”	103”	148-1/2英寸	136-1/2英寸	16 英寸	120”	14 英寸	55 英寸	180-3/8”	84”	85-11/16”	154-1/2英寸
16-512-6	137”	17,100	206-1/4英寸	103”	148-1/2英寸	136-1/2英寸	16 英寸	120”	16 英寸	62 英寸	194-3/4”	84”	86-11/16”	154-1/2英寸
17-385-4	145-1/2英寸	18,600	182-5/16”	107”	157”	145”	16 英寸	126”	15 英寸	50 英寸	171-1/4英寸	88-1/4英寸	87-1/2英寸	163”
17-481-5	145-1/2英寸	19,100	198-7/16”	107”	157”	145”	16 英寸	126”	16 英寸	58 英寸	186-7/8”	88-1/4英寸	89-3/4”	163”
17-577-6	145-1/2英寸	19,600	214-11/16”	107”	157”	145”	16 英寸	126”	18 英寸	62 英寸	202-1/8英寸	88-1/4英寸	90-7/16”	163”
18-431-4	154”	21,100	185-5/16”	110”	165-1/2英寸	153-1/2英寸	18 英寸	130”	16 英寸	54”	173-3/4”	92-1/2英寸	95”	171-1/2英寸
18-539-5	154”	21,600	201-7/16”	110”	165-1/2英寸	153-1/2英寸	18 英寸	130”	16 英寸	60 英寸	189-7/8”	92-1/2英寸	96-5/8”	171-1/2英寸
18-647-6	154”	22,100	213-11/16”	110”	165-1/2英寸	153-1/2英寸	18 英寸	130”	18 英寸	62 英寸	201-1/8英寸	92-1/2英寸	97-1/16”	171-1/2英寸
19-480-4	162-1/2英寸	22,600	189-5/16”	114”	174”	162”	18 英寸	144”	16 英寸	58 英寸	177-3/4”	96-3/4”	99-3/8”	180”
19-600-5	162-1/2英寸	23,100	208-3/16”	114”	174”	162”	18 英寸	144”	18 英寸	60 英寸	195-5/8”	96-3/4”	99-15/16”	180”
19-720-6	162-1/2英寸	23,600	222-3/16”	114”	174”	162”	18 英寸	144”	20 英寸	62 英寸	208-5/8”	96-3/4”	100-7/16”	180”
20-531-4	171”	24,100	199-5/16”	118”	182-1/2英寸	170-1/2”	20 英寸	150”	20 英寸	58 英寸	185-3/4”	101”	102-1/2英寸	188-1/2英寸
20-665-5	171”	24,600	212-3/16”	118”	182-1/2英寸	170-1/2”	20 英寸	150”	22 英寸	60 英寸	197-5/8”	101”	103-1/8英寸	188-1/2英寸
20-798-6	171”	25,100	224-3/16”	118”	182-1/2英寸	170-1/2”	20 英寸	150”	22 英寸	62 英寸	209-5/8”	101”	103-3/4”	188-1/2英寸
21-585-4	179-1/2英寸	26,100	204-3/16”	120”	191”	179”	24 英寸	160”	22 英寸	60 英寸	189-5/8”	105-1/4英寸	106-3/16”	197”
21-732-5	179-1/2英寸	26,600	214-3/16”	120”	191”	179”	24 英寸	160”	22 英寸	62 英寸	199-5/8”	105-1/4英寸	106-7/8”	197”
21-880-6	179-1/2英寸	27,100	230-3/16”	120”	191”	179”	24 英寸	160”	22 英寸	62 英寸	215-5/8”	105-1/4英寸	106-7/8”	197”

探索此产品

固定网格地板

重型固定网格地板是经过现场验证的低维护解决方案。可提供全功能或实时放电地板。

视镜

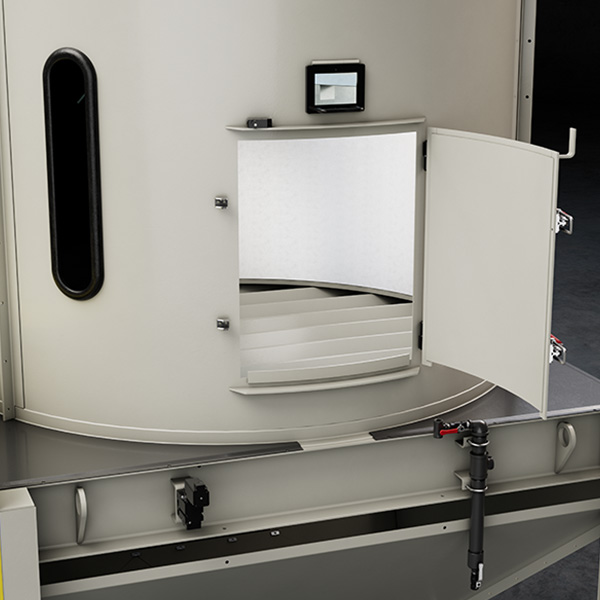

视镜和可选灯光位置便利，方便检查冷却器的内部。

供料系统

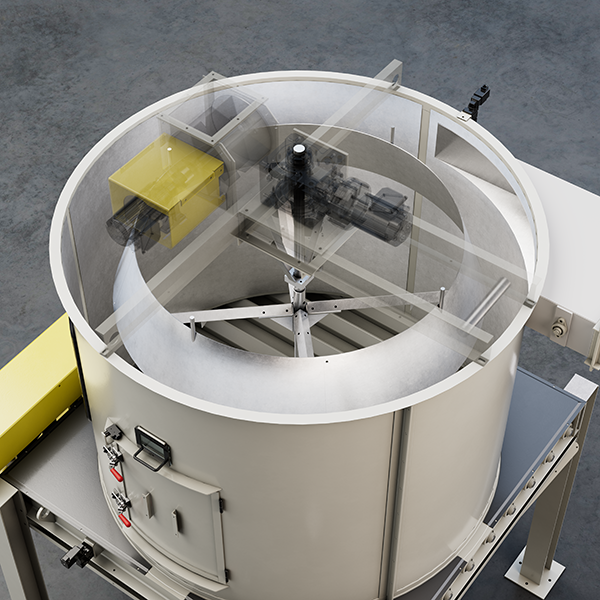

旋转阀进料系统和产品调平器提供均匀的产品分布，从而实现均匀的床层深度。

卸料系统

百叶窗排放系统以最少的运动部件提供彻底的清洁。

设计

圆形设计利用 30 至 60 英寸的产品床深度提供无与伦比的冷却一致性。

尺寸

紧凑的占地面积或底座尺寸非常适合有限空间的安装。

特征

多功能性和耐用性通过设计

我们的固定网格地板形状类似倒置的“V”。这种设计比水平表面更能有效地承载重量。百叶窗几乎不承受任何重量。

百叶窗类似于旋转楼梯，打开时产品可轻松流过，关闭时则完全停止流动。卸料系统对直径为 1/8 英寸的颗粒和直径为 1 英寸 x 4 英寸长的立方体同样有效。该设计还允许在生产运行结束时进行彻底清理。一旦产品离开固定网格地板，它就会流过一层控制卸料的可移动面板。百叶窗以重型可重新润滑的轴承为枢轴，由气缸或电动机驱动。可提供全功能或实时卸料地板。
